Tiub tembaga embossed

Apakah kelebihan menggunakan tiub tembaga timbul dalam penukar haba

Struktur dan ciri teknikal tiub tembaga timbul

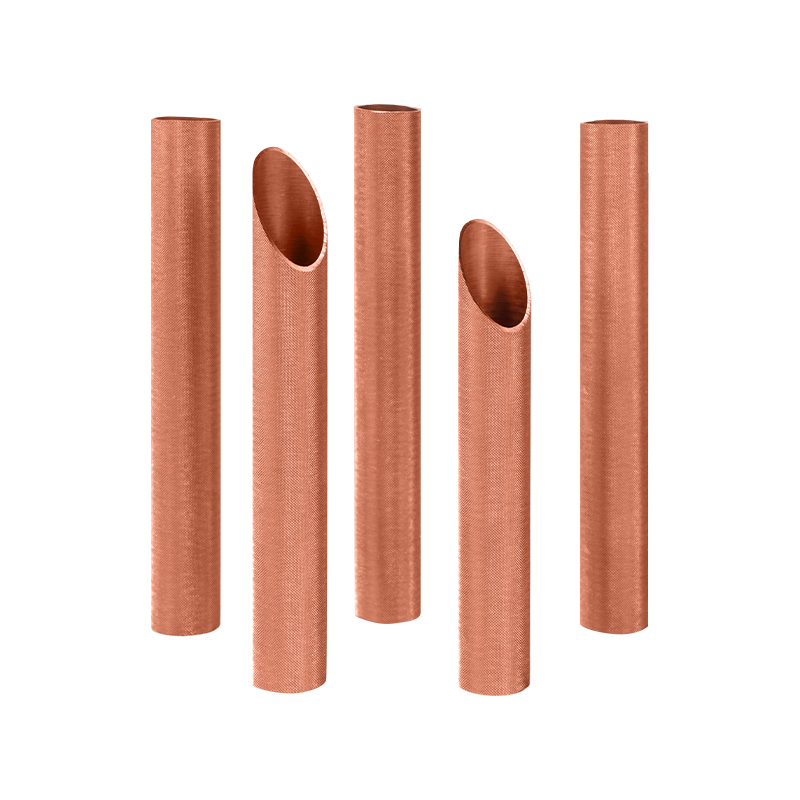

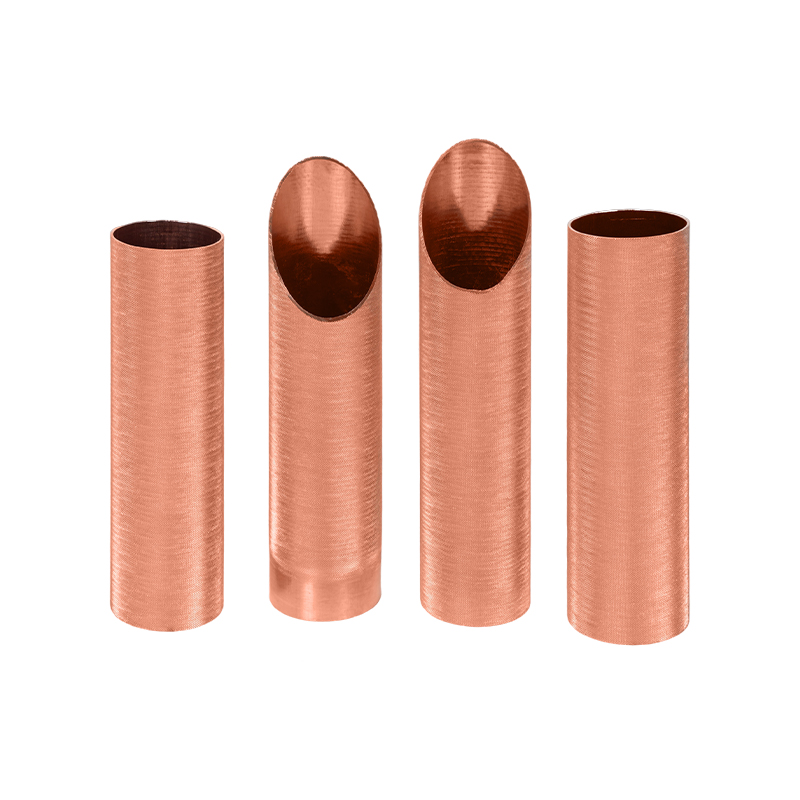

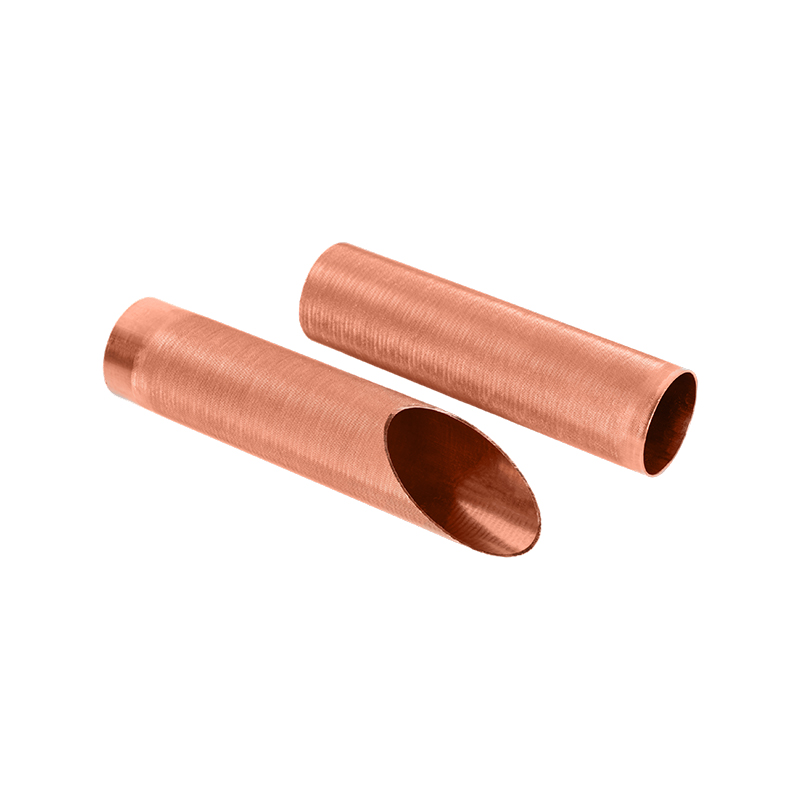

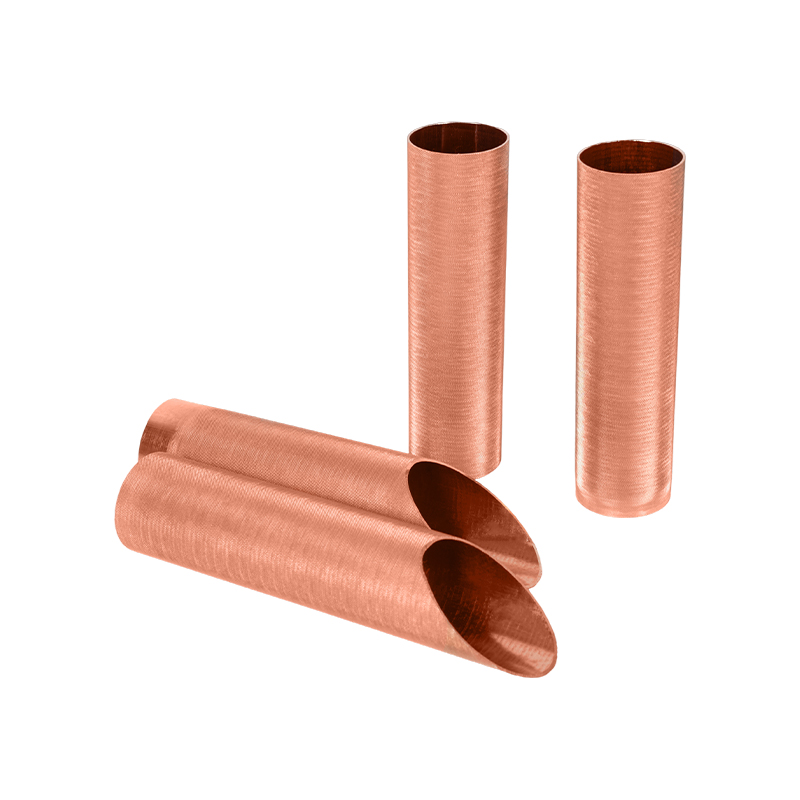

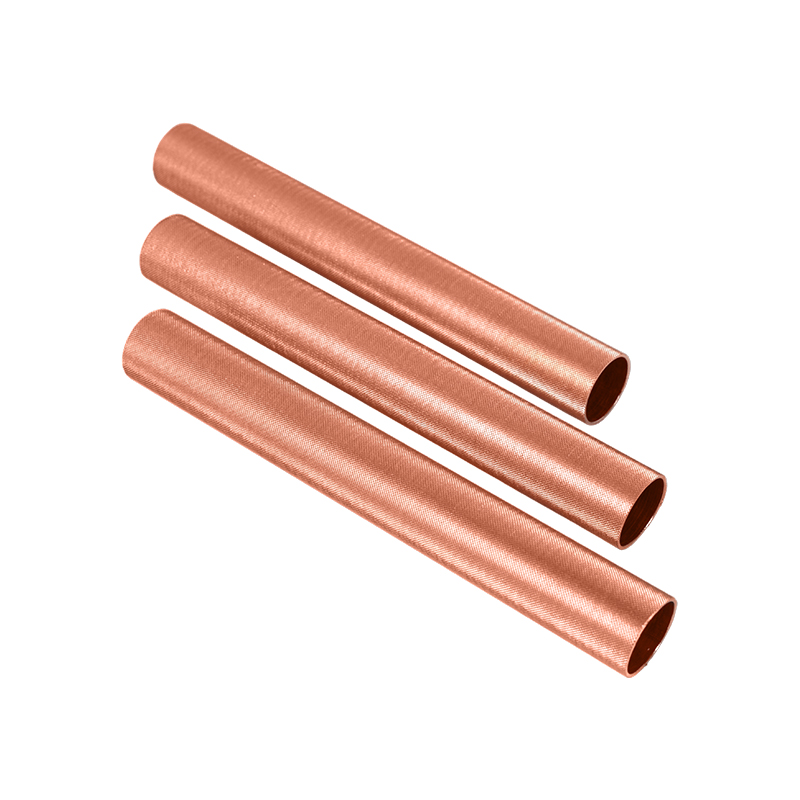

Tiub tembaga embossed dibuat secara mekanikal embossing permukaan tiub melalui acuan khas berdasarkan tiub tembaga licin tradisional untuk membentuk protrusion atau alur biasa. Reka bentuk struktur ini bukan sahaja meningkatkan kawasan permukaan tiub tembaga, tetapi juga meningkatkan kapasiti pertukaran haba dengan media cecair (seperti udara, air, penyejuk, dan lain -lain). Tekstur permukaan secara berkesan dapat memecahkan lapisan sempadan, supaya cecair akan menghasilkan turbulensi mikro ketika mengalir di dalam atau di luar tiub, memperbaiki pekali pemindahan haba, dan meningkatkan kecekapan tenaga sistem keseluruhan.
Kelebihan menggunakan tiub tembaga timbul dalam penukar haba
1. Meningkatkan kecekapan pemindahan haba
Inti penukar haba adalah untuk mencapai pemindahan haba yang cekap antara media. Tiub tembaga embossed sangat meningkatkan kadar pemindahan haba dengan meningkatkan kawasan permukaan dan kesan pergolakan. Menurut statistik data industri, di bawah keadaan yang sama, kecekapan pemindahan haba tiub tembaga timbul boleh ditingkatkan sebanyak 15% hingga 30% berbanding dengan tiub cahaya, dan aplikasi mereka dalam peralatan seperti penghawa dingin, peti sejuk, kondensor dan penyejat sangat penting.
2. Kurangkan jumlah penyejuk, hijau dan mesra alam
Terima kasih kepada kapasiti pertukaran haba yang tinggi, tiub tembaga timbul boleh menggunakan diameter yang lebih kecil atau paip panjang yang lebih pendek sambil mengekalkan prestasi yang sama, yang membantu mengurangkan jumlah keseluruhan sistem dan mengurangkan penyejuk, sejajar dengan arah pembangunan penjimatan tenaga hijau dan perlindungan alam sekitar.
3. Meningkatkan kekuatan struktur dan rintangan tekanan
Kerana proses embossing permukaan mengubah mod pengedaran daya tiub tembaga, tiub tembaga timbul lebih baik daripada tiub cahaya biasa dalam rintangan tekanan. Ia amat sesuai untuk senario operasi tekanan tinggi dan tinggi, seperti sistem penghawa dingin komersial atau peralatan pam haba perindustrian.
4. Memperluas hayat perkhidmatan
Tiub tembaga timbul menghasilkan aliran terganggu pada cecair, yang membantu mengurangkan lekatan skala dan kotoran dan mengurangkan risiko kakisan. Di samping itu, Zhejiang Jingliang Copper-Tube Products Co., Ltd menggunakan bahan mentah tembaga tinggi dan teknologi penyemperitan ketepatan untuk memastikan produk mempunyai kekonduksian terma yang sangat baik dan ketahanan kakisan, meningkatkan kehidupan operasi dan kestabilan jangka panjang sistem.

Apakah prestasi kimpalan dan langkah berjaga -jaga tiub tembaga timbul?

Analisis ciri -ciri kimpalan tiub tembaga timbul
Bahan utama tiub tembaga timbul masih tembaga kemelut tinggi, yang mempunyai kekonduksian terma dan kemuluran yang baik, jadi ia mempunyai kebolehkerjaan yang sangat baik dalam teori. Walau bagaimanapun, beberapa ciri yang dibawa oleh struktur permukaannya menjadikan proses kimpalan lebih rumit:
Permukaan tidak sekata
Embossed menyebabkan tekstur cekung dan cembung yang berterusan di permukaan tiub tembaga, yang akan menjejaskan penyebaran bahan pateri dan integriti kimpalan, terutamanya dalam kimpalan automatik, lebih mudah untuk membentuk nodul kimpalan atau kimpalan sejuk.
Input haba tempatan yang tidak rata
Ketebalan logam kawasan timbul sedikit berubah, dan kadar pengaliran haba sedikit berbeza di bawah suhu tinggi, yang boleh menyebabkan pemanasan yang tidak sekata semasa kimpalan. Ia perlu menggunakan pemanasan zon atau mengawal bentuk mulut api.
Peningkatan risiko pengoksidaan
Kawasan permukaan bahan tembaga selepas embossing meningkat. Jika ia tidak dikawal, mudah untuk membentuk lapisan oksida sebelum atau semasa kimpalan, yang mempengaruhi kekuatan dan ketumpatan sendi yang dikimpal.
Langkah berjaga -jaga untuk proses kimpalan
1. Rawatan pra-kimpalan adalah penting
Sebelum kimpalan, permukaan tiub tembaga mestilah secara menyeluruh dan deoksida. Zhejiang Jingliang menggunakan pelbagai proses pembersihan dan penyepuhlindapan yang terang untuk memastikan permukaan bersih tiub tembaga yang bersih meninggalkan kilang, memberikan asas yang baik untuk kimpalan berikutnya pelanggan.
2. Pilih solder yang betul
Adalah disyorkan untuk menggunakan solder berasaskan perak suhu rendah dan tinggi (seperti siri beg) atau solder tembaga fosfor (seperti siri BCUP), dan memutuskan sama ada untuk mengandungi perak mengikut tekanan bahagian kimpalan. Untuk aplikasi yang mempunyai keperluan pengedap struktur yang tinggi, seperti sistem pemeluwap, solder yang mengandungi perak melakukan lebih baik.
3. Kaedah pemanasan kawalan
Api oksigen-asetilena sering digunakan untuk kimpalan manual. Api harus diselaraskan ke api neutral untuk mencegah pengoksidaan dan mengekalkan suhu kimpalan dalam lingkungan 650 ℃ hingga 850 ℃; Untuk pengeluaran besar -besaran, peralatan brazing automatik boleh dipanaskan oleh induksi inframerah atau elektrik, yang lebih kondusif untuk mengawal konsistensi kimpalan.
4. Memastikan kedalaman gabungan
Sekiranya kawasan timbul berhampiran dengan kimpalan, elakkan menghubungi solder hanya pada titik cembung. Zhejiang Jingliang mengesyorkan bahawa pelanggan menggunakan kimpalan plug-in atau lengan yang terbakar apabila mereka bentuk struktur sambungan untuk meningkatkan kekuatan kimpalan dan prestasi anti-kekacauan.
5. Pembersihan dan Ujian Pasca Kimpalan
Selepas kimpalan, kimpalan perlu dibersihkan dan diuji untuk ketegangan udara. Adalah disyorkan untuk menggunakan proses pengujian tekanan nitrogen atau tekanan air untuk memastikan produk memenuhi keperluan rintangan dan pengedap tekanan.

Cara mengesan kecacatan kualiti permukaan dalaman dan luaran tiub tembaga yang timbul

Jenis kecacatan permukaan dalaman dan luar biasa tiub tembaga timbul
Oleh kerana pengaruh tekanan mekanikal dan rawatan haba semasa proses pembentukan, tiub tembaga embossed lebih cenderung menghasilkan kecacatan permukaan biasa berikut:
Calar permukaan dan lecet
Oleh kerana hubungan antara paip dan bahagian peralatan semasa proses penghantaran, rolling atau pengendalian, sangat mudah untuk meninggalkan calar yang jelas pada garisan yang dibangkitkan.
Embossing dan ubah bentuk yang tidak rata
Sekiranya proses embossing tidak dikawal dengan betul, sesetengah kawasan mungkin di bawah atau terlalu banyak ditekan, yang mempengaruhi penampilan dan fungsi.
Bintik -bintik pengoksidaan dan kesan permukaan
Sekiranya suasana pelindung tidak dikawal ketat semasa penyejukan atau penyejukan, bintik -bintik pengoksidaan atau bintik -bintik mungkin muncul di permukaan tiub tembaga.
Burr dinding dalaman atau sisa
Menarik cip, pelincir atau skala oksida yang belum dibersihkan mungkin kekal di dalam lubang dalaman, yang mempengaruhi kimpalan dan aliran bendalir berikutnya.
Pinholes, keretakan dan lubang pasir
Kebanyakannya berasal dari kualiti ingot, tekanan penyemperitan atau kecacatan struktur logam, yang merupakan risiko kualiti yang sangat berbahaya.
Kaedah pengesanan dan proses teknikal tiub tembaga timbul
1. Pemeriksaan Visual Manual Pemeriksaan Bantuan Cahaya Kuat
Ini adalah pertahanan kualiti pertama yang paling asas dan tidak dapat digantikan. Zhejiang Jingliang mempunyai kawasan pemeriksaan penampilan khas. Semua tiub tembaga timbul mesti diperiksa oleh pemeriksa kualiti profesional dalam giliran 360 darjah di bawah cahaya yang kuat untuk menyaring kecacatan yang jelas seperti calar, bintik-bintik, dan penyimpangan embossing, dan menggunakan gelas pembesar atau imej digital definisi tinggi untuk mengukuhkan pengesahan keraguan.
2. Sistem Pengesanan Pengimbasan Profil Laser
Untuk merealisasikan pengesanan automatik kedalaman dan bentuk konsistensi, Zhejiang Jingliang memperkenalkan laser tiga dimensi, yang boleh melakukan pengukuran yang tidak sentuhan di atas tabung tembaga.
3. Teknologi ujian semasa Eddy
Untuk retak halus, lubang pin dan kemasukan pada permukaan dalaman dan luar tiub tembaga, teknologi ujian semasa eddy menunjukkan kepekaan dan kecekapan yang tinggi. Ujian semasa Eddy dapat merealisasikan ujian berterusan secara automatik secara dalam talian, yang sesuai untuk barisan pengeluaran berkelajuan tinggi Zhejiang Jingliang dan mempunyai keupayaan pengiktirafan yang sangat baik untuk mikrokrak, tempat kakisan dan kecacatan kimpalan.
4. Pemeriksaan Endoskop Definisi Tinggi Dinding Dalaman
Untuk tiub tembaga timbul dengan diameter yang lebih besar, kecacatan dinding dalaman diimbas menggunakan endoskop video perindustrian, yang dapat mengesan kecacatan yang tidak dapat dilihat dengan berkesan seperti burrs, kimpalan miskin, dan calar dinding dalaman. Zhejiang Jingliang dilengkapi dengan sistem probe definisi tinggi diimport Jerman yang asal untuk memastikan tiada pemeriksaan sudut mati di dalam saluran paip.
5. Perbezaan Warna dan Analisis Keseragaman Permukaan
Warna permukaan tiub tembaga dipantau secara digital menggunakan colorimeter ketepatan tinggi untuk memastikan warna produk seragam selepas penyepuhlindapan. Untuk pesanan pelanggan eksport dengan keperluan penampilan yang tinggi, syarikat itu menyesuaikan sistem perbandingan perbezaan warna spektrum dalam talian untuk meningkatkan gred penampilan produk.
6. Ujian ketegangan udara tekanan air dan ujian ketat vakum
