Panduan Terbaik untuk Tiub Kapilari Kuprum: Semua yang Anda Perlu Tahu

Jantung Penyejukan Ketepatan

Dalam dunia HVAC, penyejukan dan instrumentasi ketepatan, kejayaan selalunya diukur dalam milimeter. Di tengah-tengah sistem yang kompleks ini terletak komponen kecil tetapi besar: yang tiub kapilari kuprum .

Apakah itu Tiub Kapilari Kuprum?

Tiub kapilari kuprum ialah tiub berlubang sempit berketepatan tinggi yang dicirikan oleh diameter dalaman (ID) yang sangat kecil. Tidak seperti paip tembaga stdanard yang digunakan untuk paip, tiub ini direka bentuk dengan ketepatan dimensi yang ketat. Biasanya diperbuat daripada kuprum terdeoksida fosfatauus gred tinggi (seperti C12200 atau TP2 ), ia direka untuk mengendalikan persekitaran tekanan tinggi sambil mengekalkan kadar aliran yang konsisten.

Fungsi Teras: Pendikit dan Kawalan

Peranan utama tiub kapilari kuprum adalah untuk bertindak sebagai a peranti pendikit . Dalam kitaran penyejukan, ia berfungsi sebagai jambatan kritikal antara bahagian tekanan tinggi (condenser) dan bahagian tekanan rendah (penyejat). Dengan mencipta rintangan yang dikira kepada aliran penyejuk, ia menyebabkan penurunan tekanan yang tepat yang membolehkan cecair mengembang dan menyejuk.

Selain penyejukan, tiub ini juga amat diperlukan penghantaran tekanan . Keupayaan mereka untuk menyampaikan tekanan bendalir atau gas dengan anjakan volum yang minimum menjadikannya standard emas untuk tolok tekanan industri dan termometer penderiaan jauh.

Perkara yang Dicakupi oleh Panduan Ini

Memilih tiub kapilari yang salah boleh menyebabkan ketidakcekapan sistem, kegagalan pemampat atau bacaan yang tidak tepat. Untuk membantu anda membuat keputusan termaklum, artikel ini menyediakan penyelaman yang mendalam tentang:

• Spesifikasi Teknikal: Memahami toleransi dan gred bahan.
• Sains Bahan: Mengapa tembaga kekal sebagai pilihan terbaik untuk komponen ini.
• Aplikasi Global: Daripada peti sejuk isi rumah kepada peranti perubatan canggih.
• Kriteria Pemilihan: Faktor utama yang perlu dipertimbangkan semasa mendapatkan sumber untuk projek anda yang seterusnya.

Ciri-ciri Utama Tiub Kapilari Kuprum Berkualiti Tinggi

Tidak semua tiub kapilari dicipta sama. Untuk sistem berprestasi tinggi, kualiti tiub ditentukan oleh tiga tiang: ketulenan bahan, ketepatan dimensi dan kebersihan dalaman.

Keunggulan Bahan: Mengapa C12200 (TP2) Kuprum?

Piawaian industri untuk tiub kapilari ialah Fosforus-Deoxidized Copper (DHP) , biasa dikenali sebagai C12200 atau TP2 . Gred khusus ini dipilih atas beberapa sebab:

• Kekonduksian Terma: Tembaga menawarkan sifat pemindahan haba yang sangat baik, yang penting untuk sistem di mana penstabilan suhu diperlukan.
• Rintangan kakisan: Ia sangat tahan terhadap kakisan atmosfera dan tindak balas kimia yang biasa dalam persekitaran penyejuk.
• Kebolehbentukan & Kemuluran: Walaupun saiznya kecil, C12200 boleh dengan mudah dibengkokkan, dibakar atau digulung tanpa retak, membolehkan pemasangan fleksibel dalam ruang yang sempit.

Peranan Kritikal Ketepatan ID (Toleransi)

Dalam tiub kapilari, yang Diameter Dalaman (ID) adalah dimensi yang paling penting. Malah variasi mikroskopik dalam ID boleh membawa kepada perubahan ketara dalam rintangan aliran.

• Kawalan Aliran: Kadar aliran bendalir adalah berkadar dengan kuasa keempat jejari. Ini bermakna sisihan kecil dalam diameter mengakibatkan perubahan besar dalam penurunan tekanan.
• Toleransi yang ketat: Pengilangan berkualiti tinggi memastikan toleransi seketat. Tahap ketepatan ini memastikan bahawa setiap unit dalam barisan pengeluaran anda menunjukkan prestasi yang sama, menghapuskan keperluan untuk penentukuran semula sistem yang berterusan.

Kebersihan Permukaan Dalaman: Faktor Kualiti "Senyap".

Salah satu punca kegagalan sistem penyejukan yang paling biasa ialah "sumbatan kapilari." Tiub berkualiti tinggi mesti menjalani proses pembersihan khusus untuk memastikan dinding dalam bebas daripada:

• Minyak sisa: Pelincir daripada proses lukisan mesti dikeluarkan sepenuhnya untuk mengelakkan tindak balas dengan penyejuk moden.
• Kelembapan: Air di dalam tiub boleh membeku pada titik pengembangan, mewujudkan palam ais yang menghentikan aliran sepenuhnya.
• Skala oksida: Sebarang zarah atau skala yang longgar boleh berhijrah melalui sistem, merosakkan pemampat atau menyumbat penapis halus.

Nota Profesional: Pengilang terkemuka menggunakan penyepuhlindapan terang dalam suasana terkawal untuk memastikan bahagian dalam kekal berkilat, licin, dan bebas daripada pengoksidaan tanpa memerlukan penjerukan kimia yang keras.

Spesifikasi Teknikal & Piawaian Pembuatan

Untuk memastikan keserasian dan kebolehpercayaan, tiub kapilari tembaga mesti mematuhi piawaian geometri dan metalurgi yang ketat. Sama ada anda mereka bentuk penyejuk beku domestik padat atau penderia industri yang kompleks, memahami spesifikasi ini adalah penting.

Julat Saiz Biasa dan Penyesuaian

Walaupun dimensi tersuai sering diperlukan untuk keperluan kejuruteraan khusus, industri secara amnya mengikut julat piawai untuk tiub kapilari:

• Diameter Dalaman (ID): Biasanya berkisar dari 0.50 mm hingga 2.00 mm .
• Diameter Luar (OD): Biasanya jatuh antara 1.50 mm hingga 5.00 mm .
• Ketebalan dinding: Kejuruteraan ketepatan untuk mengendalikan tekanan letusan tertentu, selalunya daripada 0.40 mm hingga 1.00 mm .
• Faktor Bentuk: Tersedia dalam panjang lurus (untuk instrumentasi) atau gegelung besar (untuk pengeluaran HVAC volum tinggi), dengan panjang antara beberapa sentimeter hingga beberapa ratus meter.

Piawaian Pembuatan Global

Pematuhan piawaian antarabangsa memastikan sifat mekanikal dan komposisi kimia kuprum adalah konsisten. Piawaian yang paling diiktiraf termasuk:

• ASTM B360: Spesifikasi standard untuk tiub kapilari tembaga yang ditarik keras untuk aplikasi pengehad.
• EN 12450: Piawaian Eropah untuk tiub kapilari tembaga bulat lancar.
• JIS H3300: Piawaian perindustrian Jepun untuk paip dan tiub lancar aloi tembaga dan tembaga.

Memahami perangai (Kekerasan Bahan)

"Temper" kuprum merujuk kepada kekerasan dan fleksibilitinya, yang ditentukan semasa proses penyepuhlindapan. Memilih perangai yang betul adalah penting untuk proses pemasangan anda:

Penanda Aras Ujian Kualiti

Di luar dimensi, tiub berspesifikasi tinggi menjalani beberapa ujian untuk memastikan prestasi:

1. Ujian Pengembangan: Memastikan tiub boleh dinyalakan atau dibesarkan tanpa retak.
2. Ujian Semasa Eddy (ECT): Ujian tidak merosakkan untuk mengesan sebarang keretakan atau kecacatan mikroskopik pada dinding tiub.
3. Ujian Aliran: Mengukur kadar aliran udara atau cecair pada tekanan tertentu untuk mengesahkan kapasiti "penyekat".

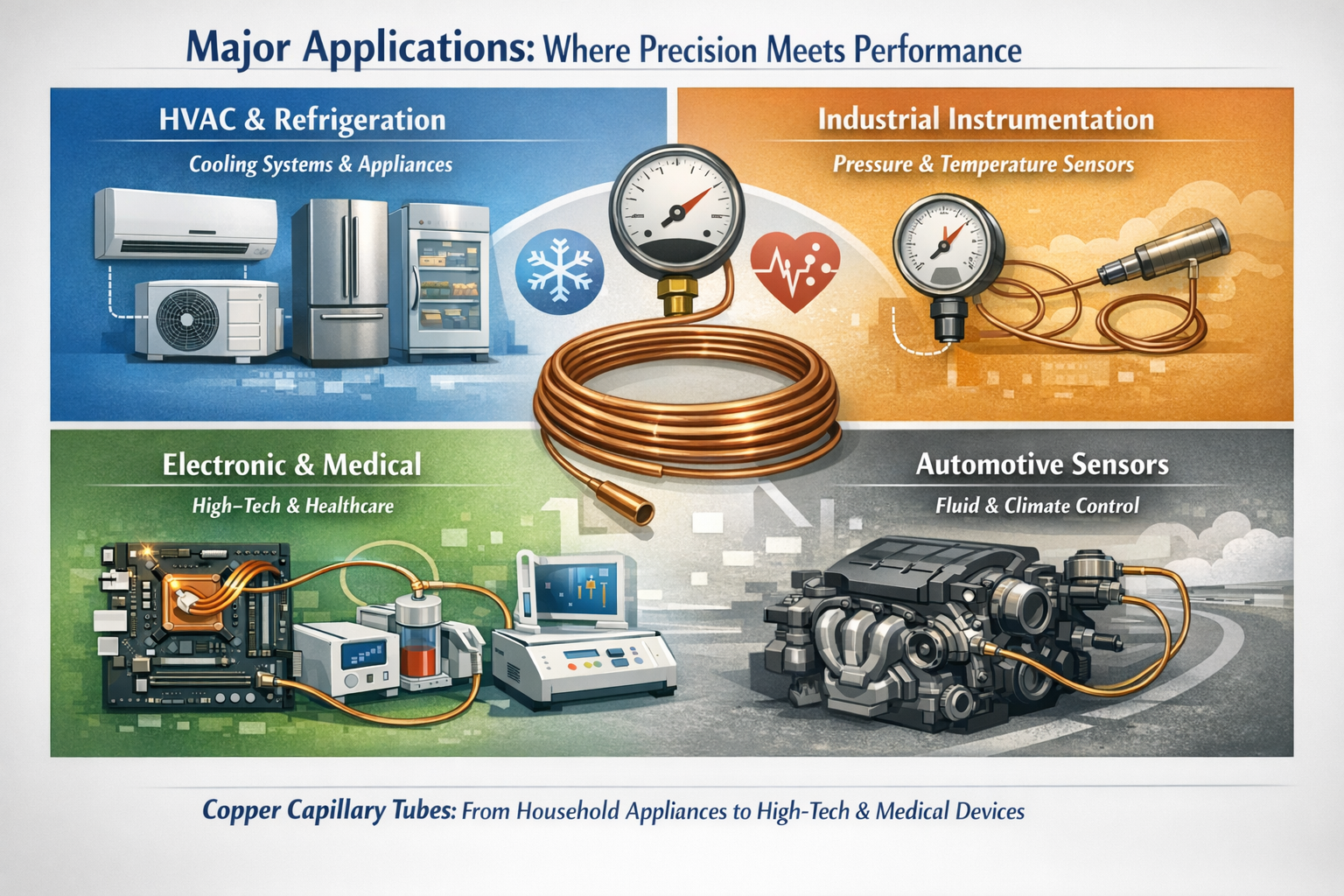

Aplikasi Utama: Di Mana Ketepatan Memenuhi Prestasi

Kerana keupayaan mereka untuk mengawal aliran bendalir dengan ketepatan yang melampau, tiub kapilari kuprum ditemui dalam segala-galanya daripada perkakas rumah kepada peralatan perubatan yang menyelamatkan nyawa.

HVAC & Penyejukan: The Cooling Essential

Penggunaan paling biasa untuk tiub kapilari kuprum adalah dalam industri HVAC (Pemanasan, Pengudaraan, dan Penyaman Udara). Ia bertindak sebagai yang utama peranti pemeteran dalam sistem penyejukan skala kecil hingga sederhana.

• Perkakas Rumah: Setiap peti sejuk domestik, peti sejuk beku dan penyejuk air bergantung pada tiub kapilari untuk mengawal aliran penyejuk.
• Penyaman Udara: Digunakan dalam unit tingkap dan penghawa dingin sistem split untuk menguruskan pengembangan bahan pendingin.
• Penyimpanan Sejuk Komersial: Digunakan dalam kotak paparan dan bilik sejuk kecil untuk penyelenggaraan suhu yang konsisten.

Instrumentasi Perindustrian: Penghantaran dan Penderiaan

Dalam tetapan perindustrian, tiub kapilari bukan sahaja tentang aliran—ia mengenai maklumat.

• Tolok Tekanan: Tiub bertindak sebagai penyambung yang menghantar tekanan dari sumber ke mekanisme tolok. Isipadunya yang kecil memastikan bacaannya tepat tanpa kehilangan cecair yang ketara.
• Penderia Suhu: Termometer mentol jauh menggunakan tiub kapilari untuk menyambungkan mentol pengesan suhu ke dail paparan. Pengembangan cecair atau gas di dalam tiub menyediakan pergerakan mekanikal untuk menunjukkan suhu.
• Kawalan Tahap: Digunakan dalam sistem pengukuran aras hidrostatik khusus.

Elektronik & Perubatan: Kejuruteraan Inovasi

Apabila teknologi semakin mengecut, keperluan untuk cecair mikroskopik dan pengurusan haba semakin meningkat.

• Paip Haba Elektronik: Dalam komputer mewah dan elektronik aeroangkasa, struktur kapilari tembaga digunakan dalam "paip haba" untuk menghilangkan haba daripada pemproses melalui penyejukan perubahan fasa.
• Peralatan Perubatan: Tiub ini penting untuk penghantaran gas atau cecair yang tepat dalam alat analisis makmal dan peranti pembedahan tertentu.
• Penderia Automotif: Digunakan dalam pelbagai talian hidraulik dan penderiaan dalam kawalan iklim kenderaan dan sistem pengurusan enjin.

(Imej ini dihasilkan oleh AI.)

Panduan Pemilihan: Bagaimana Memilih Tiub Yang Betul?

Memilih tiub kapilari kuprum yang betul adalah tindakan mengimbangi antara fizik dan persekitaran. Memilih tiub yang terlalu panjang sedikit atau mempunyai diameter dalaman (ID) yang terlalu sempit sedikit boleh mengurangkan kecekapan sistem secara drastik.

Memahami Fizik: Aliran dan Penurunan Tekanan

Prestasi tiub kapilari ditentukan oleh rintangan yang diberikannya. Rintangan ini adalah hasil daripada dua faktor utama: Diameter Dalaman and Panjang .

• Peraturan Diameter: Penurunan tekanan sangat sensitif terhadap ID. Malah perbezaan 0.1mm boleh mengubah kapasiti aliran sebanyak 25-30%.
• Peraturan Panjang: Jika ID ditetapkan, menambah panjang tiub meningkatkan rintangan dan mengurangkan aliran. Sebaliknya, memendekkan tiub meningkatkan aliran.
• Hubungan: Pereka bentuk sering menggunakan persamaan Poiseuille atau carta alir yang disediakan pengeluar untuk mengira gabungan tepat panjang dan ID yang diperlukan untuk kapasiti penyejukan BTU/Watt tertentu.

Pertimbangan Alam Sekitar & Mekanikal

Di luar kadar aliran, anda mesti mempertimbangkan keadaan "dunia sebenar" di mana tiub akan beroperasi:

• Tekanan Kerja: Pastikan ketebalan dinding mencukupi untuk jenis penyejuk. Sebagai contoh, sistem yang menggunakan R410A memerlukan tiub yang boleh mengendalikan tekanan operasi yang lebih tinggi daripada sistem R22 yang lebih lama.
• Getaran dan Keletihan: Dalam pemampat atau aplikasi automotif, getaran adalah malar. Untuk persekitaran ini, perangai "Separuh Keras" atau "Keras" selalunya diutamakan untuk mengelakkan pengerasan kerja dan keretakan seterusnya.
• Suhu Operasi: Haba atau sejuk yang melampau boleh menjejaskan pengembangan logam. Kuprum ketulenan tinggi (C12200) lebih disukai kerana kestabilannya merentasi julat suhu yang luas.

Saringan Pembekal: Cara Mengesahkan Kualiti

Apabila mendapatkan sumber daripada pengilang, jangan hanya mengambil kata-kata mereka untuk itu. Pembekal profesional harus menyediakan a Sijil Ujian Kilang (MTC) yang merangkumi:

1. Komposisi kimia: Pengesahan ketulenan tembaga (cth., Cu  99.9%).
2. Sifat Mekanikal: Kekuatan tegangan, pemanjangan, dan kekerasan (Temper).
3. Laporan Kebersihan: Data kuantitatif pada mg/m² sisa dalaman.
4. Pengesahan Toleransi: Pengesahan bahawa ID dan OD memenuhi piawaian ketepatan yang dipersetujui.

Petua Pro: Sentiasa tanya sama ada pembekal melakukan "Pembersihan Nitrogen" semasa proses penyepuhlindapan. Ini memastikan bahagian dalam tiub kekal bebas daripada skala oksida hitam, yang merupakan musuh #1 pemampat penyejukan.

Pembuatan Ketepatan di Zhejiang Jingliang Copper-Tube Products

Apabila mendapatkan komponen untuk industri berkepentingan tinggi, warisan dan infrastruktur pengilang adalah sama pentingnya dengan produk itu sendiri. Zhejiang Jingliang Copper-Tube Products Co., Ltd , ditubuhkan pada tahun 1994, membawa lebih tiga dekad kepakaran khusus kepada pengeluaran tiub kapilari tembaga berketepatan tinggi.

Rantaian Industri Komprehensif

Terletak di Pekan Tangpu— "rumah tiub tembaga" yang terkenal di China Timur—Jingliang mengendalikan rangkaian perindustrian yang lengkap dan bersepadu secara menegak. kami Kemudahan seluas 20,000 meter persegi mengintegrasikan setiap peringkat kritikal pengeluaran:

• Peleburan & Penyemperitan: Memastikan ketulenan bahan mentah tembaga kami dari awal lagi.
• Lukisan & Gulungan Ketepatan: Menggunakan teknologi pemprosesan lanjutan untuk mencapai toleransi ID mikroskopik yang diperlukan untuk prestasi kapilari.
• Penyepuhlindapan Terang: Penyepuhlindapan atmosfera terkawal kami memastikan tiub kekal bebas pengoksidaan dan mencapai "temperamen" yang tepat (Lembut, Separuh Keras atau Keras) yang diperlukan pelanggan kami.

Pembuatan Pintar & Kawalan Kualiti

Sebagai "Perusahaan Tiub Tembaga Sepuluh Teratas", kami telah beralih ke arah Pembuatan Pintar . Pada tahun 2022 sahaja, pengeluaran tahunan kami melebihi 7,500 tan , dengan nilai keluaran 450 juta yuan. Skala ini membolehkan kami berkhidmat sebagai pembekal pilihan untuk banyak kumpulan tersenarai dan pelanggan antarabangsa.

Protokol jaminan kualiti kami tidak berkompromi:

• Ujian Semasa Eddy (ECT): Setiap tiub diimbas untuk mengesan permukaan mikroskopik dan kecacatan dalaman.
• Ujian Aliran Ketepatan: Memastikan setiap kelompok memenuhi keperluan pendikit khusus HVAC atau sistem instrumentasi anda.
• Kebersihan Dalaman: Proses lukisan dan pembersihan khusus kami memastikan dinding dalam bebas daripada minyak, lembapan dan skala—penting untuk mengelakkan sistem tersumbat.
